闭式冷却塔 + 定压补水装置 完整联动工作逻辑
先分清两套独立水路，联动只针对盘管内部密闭循环水，塔外侧喷淋水自成一套、不参与定压联动：

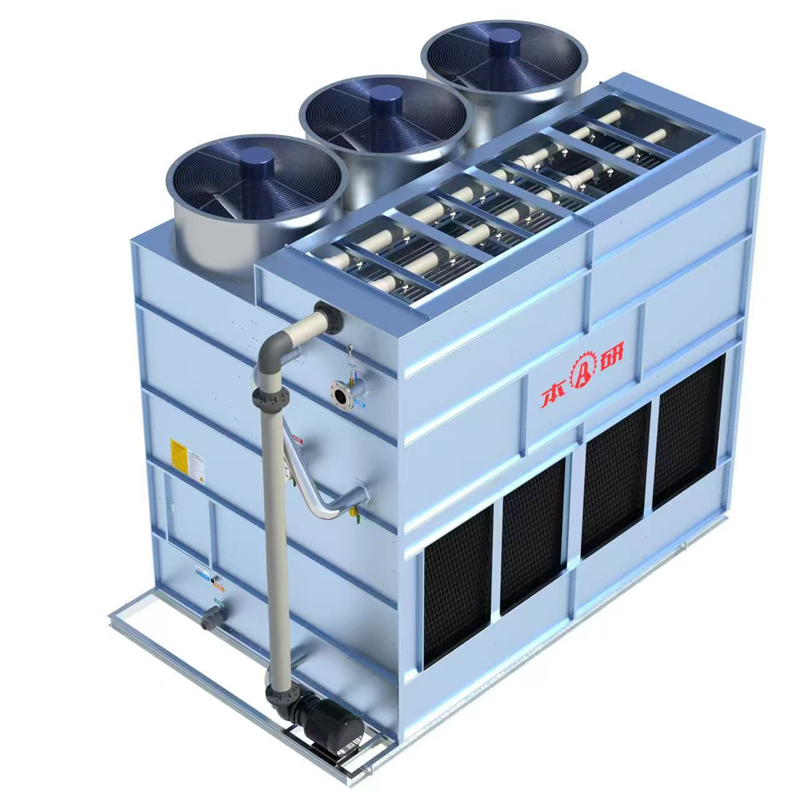

- 内循环（密闭）：循环泵→设备→闭式塔盘管→回水总管 → 定压补水装置（管控压力、补水、泄压）
- 外喷淋（开式）：塔底集水槽 + 喷淋泵 + 风机，自带浮球阀补水，和定压补水无联动
一、管路连接联动基础

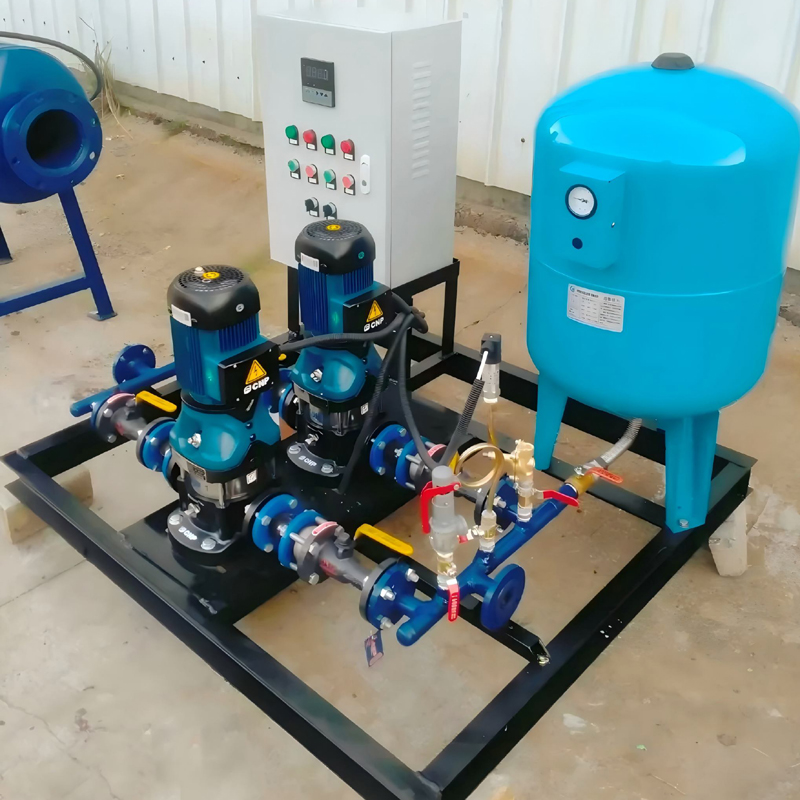

定压补水并联接在闭式塔回水总管（循环水泵吸入口前端），压力传感器采集回水总管实时压力，作为整套联动控制信号。
二、四大工况联动运行全过程
工况 1：系统初次上水 / 失水低压联动（补水动作）
- 1.管路缺水、设备渗漏、停机降温水体收缩，管网压力低于设定低压值；
- 2.压力变送器传输低压信号至定压补水控制柜；
- 3.自动启动补水泵，将软化水补入闭式塔盘管与整个密闭管路，同时填充气压罐；
- 4.压力上升至稳压设定值，补水泵停机，依靠气压罐氮气维持系统静压；
- 5.联锁保护：长时间持续低压报警，可联动闭式塔循环泵、喷淋风机降载或停机，防止空管气蚀。
工况 2：闭式塔运行升温，水体膨胀缓冲联动
闭式塔风机、喷淋开启，盘管内水温升高，水体积膨胀：
- 1.多余膨胀水回流进定压补水的隔膜气压罐，压缩氮气临时储存，压力小幅上升；
- 2.夏季高温、温差大，膨胀水量超出罐体容纳极限，压力触达高压设定；
- 3.电控泄压阀自动打开，排出多余水体泄压；压力回落至正常区间，泄压阀关闭；
- 4.电控泄压失效时，罐体安全阀起跳强制排水，保护闭式塔盘管不因超压变形渗漏。
生产停机，闭式塔风机、循环泵关停，管内水温下降、水体收缩，极易产生负压吸入空气：
气压罐内预存压力水，在氮气推力下自动补入闭式塔盘管，全程保持管网正压，避免进气锈蚀盘管、气堵降低换热效率。
- 1.补水断水故障：定压补水进水无水、过滤器堵塞，触发缺水报警，联锁闭式塔整套冷却系统停机；
- 2.补水泵过载故障：泵损坏无法补水，低压持续报警，联动塔风机降频保护；
- 3.超高压报警：压力持续超标，控制系统降低闭式塔风机转速，减少换热、降低水温，从源头减少水膨胀。
- 1.稳压保压：保证闭式塔盘管全程正压，杜绝负压进气；
- 2.自动补偿膨胀：水温升降带来的体积变化由气压罐吸收，不用人工频繁排水；
- 3.微量自动补水：弥补盘管、阀门微小渗漏，无需人工加水；
- 4.压力超限双重保护：电控泄压 + 安全阀，防止闭式塔盘管承压爆裂；
- 5.故障互锁：补水设备异常直接联动冷却塔停机，避免干运行损坏设备。
闭式塔密闭管路压力实时反馈给定压补水机组，压力低自动补水、压力高自动泄压；启停、温度变化带来的水体胀缩由气压罐缓冲，故障信号双向联锁，实现冷却系统全自动稳压运行。
|
