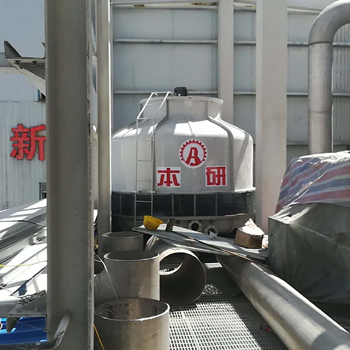

圆形冷却塔简介：
冷却塔(The cooling tower)是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。
冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。
“冷却塔” 是指可将水冷却的一种装置。水在其与流过的空气进行热交换、质交换，致使水温下降。
开式冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。基本原理是：干燥（低焓值）的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热（高焓值）的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与水接触的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，即通过与不饱和干空气热传递带走水的显热，部分水蒸发将水中的潜热带走，从而达到给冷却水降温的目地。
闭式冷却塔是利用水和盘管接触，通过管壁热传递换热带走盘管内冷却工质的热量达到冷却目地。闭式冷却塔中的循环水只在冷却塔内部循环与空气换热冷却再与盘管接触带走盘管内工质热量，补水管适当补水，相比于开式冷却塔，闭式冷却塔最明显的特征就是增加盘管，需要冷却的液体工质在钢质盘管内流动不与水直接接触，通过管壁换热。
圆形冷却塔结构特征：
（1）逆流冷却塔，逆流式冷却塔塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。
（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。
（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。
（4）逆流冷却塔，逆流式冷却塔的风机：根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。
（5）逆流冷却塔，逆流式冷却塔电机：在安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。
（ 6）减速装置：采用了涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。
（ 7）吸声设施：超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽，并在上下两部装有吸声栅，以达到最大的降噪效果。在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。
（8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。
（9）逆流冷却塔，逆流式冷却塔的支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。
1．塔体受力结构：为钢结构，增设了晶格式多向斜撑，整塔钢性好，运行的最大振幅0.15mm。钢结构采取了加强防腐措施，镀锌后涂环氧沥清漆或氯磺化聚乙烯二道。
2．围护结构：为聚酯玻璃钢，质轻高强耐腐蚀，抗老化。
3．风筒：为动能回收型，气流组织合理、效率高、玻璃钢材质、质轻高强耐腐蚀。
4．风机：叶片材质为环氧玻璃钢，叶片为机冀型，内充填料发泡塑料，风机气动合理、风量大、效率高、噪声低、耐腐蚀。
5．减速机：水平卧式、噪声低、效率高、油润滑可靠、检修方便。
6．电机：采用清华大学设计的冷却塔专用变扭矩变极变速电机。分防爆和不防爆二种。该变电机，HBLG 3 -800、HBLG 3 -1000型为双速、HBLG 3 -1200型为三速。节能显著才称为“节能型冷却塔”，可以通过控制柜控制电机转速。变速电机以单速电机以年计可节电40%-50%，它运转管理灵活，当气温高、温度大或用水设备湿降大时，开高速。反之可开中速或低速，晚上气温较低也可开中、低速 。此时噪声可下降3-6dB（A）以上。冬季结冰时风机可开低速反转。塔内的气温高可迅速消冰且不损伤风机。开低速也可减少飘水，周围环境不致因结冰形成污染。开高速时，控制柜可自动从低速-中速-高速，降低了起动电流。
7．填料：采用了横流式冷却塔直角折波填料，刚性好，表面积大，对水的再分配能力强，水膜形成均匀、停留时间长上下不能通视、水滴不致避开填料而直接落下。填料上有双向凸凹安装头，组装粘结牢固，不倒伏、不变形、水质差也不易粘连堵塞。
因填料片间形成气流通道、空气阻力小。填料为改性PVC材质，耐温-35℃-65℃阻然。
8．配水系统：为池式配水。热水经蝶阀调节进入分流器，再均匀地流到布水槽，经布水槽底的靶式喷头均匀地喷洒到填料上。
圆形冷却水塔应用领域：
冷却水塔；别名冷水塔、冷却塔、冰水塔、工业水塔、工业冷水塔、保温水塔、圆型水塔、方型水塔、散热水塔、工业冷却塔、工业冰水塔、工业散热水塔、水散热塔
圆形冷却塔工业原理:
机械动力(一般即为马达风扇)驱使空气流动，与水塔内冷却水或热交换器进行热质传递，藉以降低冷却水温度。依风扇位置可分为抽风式及吹入式两种，所谓吹入式是用风扇将空气吹入壳体内侧与壳内冷却水进行热质传交换作业，通常由壳的下方吹入，吸收水蒸气之湿空气则由上方吹出，如图2所示为吹入式冷却水塔之一例，此型依风扇之型式可分为离心式及轴流式，图2所示即为离心式风扇，离心式者其特色为具有较高之风压，可运用于较高阻抗设计之热交换散热填料。一般常见于蒸发型冷却水塔。图3所示为轴流吹入式冷却水塔之一例，亦有用双层风叶型者以增加轴流风扇之风压。
吹入式冷却水塔是透过风扇将外气吹入塔内，因此塔内空气为正压(大于一大气压)，密度亦较高于大气压力下之空气密度，因此空气之热交换系数略高，这是吹入式冷却水塔的优点。通常吹入式冷却水塔之塔的周边气密度(封闭度)要求较高，原因是避免塔内空气无法完全由顶端吹出，造成空气未能完全与冷却水充分接触进行热质传递；其次吹入式受风扇叶片影响其空气动能于入口端局部较大，局部风速亦会较高，而末端(出风口端)之出口空气流分散，出风速度较为平稳，局部出风动力不若抽风式者高，因此相对而言出风回流的情形较多，此为吹入式冷却水塔的缺点。
抽风式冷却水塔通常于塔顶装有一马达驱动之轴流式风扇，由于属抽气式因此于其塔内之空气为负压(低于一大气压)，塔内空气密度较低，因此热质传系数亦会较低，这是抽风式的缺点。但由于其出口之风扇叶片局部带动，出口空气局部流速较高，吹出之局部风速亦较大，因此排出之湿空气可吹离较远，其回流量远较吹入式冷却水塔少，这是抽风式的优点。然而因空气密度较低(因为出口空气温度较高且含湿量较较大)之故，抽风式需求较大之风力驱动动能。
|
